Бесконтактное манипулирование объектами миллиметрового масштаба с помощью ультразвуковой левитации

Содержание

1. Введение

Манипуляторы общего назначения сталкиваются со значительными трудностями при работе с объектами миллиметрового масштаба из-за ограниченного разрешения усилия захвата и точности позиционирования. Данное исследование представляет ультразвуковое левитационное устройство, которое позволяет осуществлять бесконтактное манипулирование мелкими объектами, преодолевая ограничения традиционной робототехники.

2. Техническая реализация

2.1 Принципы акустической левитации

Ультразвуковая левитация работает за счет интерференции высокочастотных акустических волн, создающей локализованные поля давления, способные противодействовать гравитационным силам. Акустическая радиационная сила $F_{acoustic}$, действующая на частицу, может быть описана как:

$$F_{acoustic} = -\nabla U$$

где $U$ представляет потенциал Горькова, задаваемый формулой:

$$U = 2\pi R^3 \left( \frac{\langle p^2 \rangle}{3\rho c^2} - \frac{\rho \langle v^2 \rangle}{2} \right)$$

Здесь $R$ — радиус частицы, $p$ — акустическое давление, $v$ — скорость частицы, $\rho$ — плотность среды, а $c$ — скорость звука.

2.2 Конструкция устройства и интеграция

Манипулятор имеет цилиндрическую конструкцию с множеством ультразвуковых преобразователей, расположенных в конфигурации фазированной решетки. Устройство использует метод изображений для моделирования акустического поля, обеспечивая точное управление акустическими силовыми полями.

3. Результаты экспериментов

3.1 Метрики производительности

Устройство успешно манипулировало различными объектами миллиметрового масштаба, включая полистирольные шарики, электронные компоненты и хрупкие биологические образцы, такие как цветочные почки. Система продемонстрировала надежную работу при неопределенности позиционирования до ±2 мм.

3.2 Возможности визуального контроля

Бесконтактный характер обеспечивает беспрепятственный обзор камеры в камеру манипулирования, способствуя точному извлечению визуальных характеристик и мониторингу хрупких образцов в реальном времени.

4. Технический анализ

4.1 Математическая формулировка

Акустическое поле моделируется с использованием метода изображений с учетом отражающих поверхностей. Поле давления $p(x,y,z)$ от N преобразователей задается как:

$$p(x,y,z) = \sum_{i=1}^{N} A_i \frac{e^{-j(kr_i + \phi_i)}}{r_i}$$

где $A_i$ — амплитуда, $k$ — волновое число, $r_i$ — расстояние, а $\phi_i$ — фазовый сдвиг.

4.2 Реализация алгоритма управления

class UltrasonicManipulator:
    def __init__(self, transducer_count):
        self.transducers = [Transducer() for _ in range(transducer_count)]
        self.basin_attraction = None

    def calculate_phase_shifts(self, target_position):
        """Вычисление фазовых сдвигов для фокальной точки в целевом положении"""
        phases = []
        for transducer in self.transducers:
            distance = np.linalg.norm(transducer.position - target_position)
            phase = (distance % wavelength) * 2 * np.pi / wavelength
            phases.append(phase)
        return phases

    def grasp_object(self, object_position, grip_force):
        """Инициирование последовательности захвата с заданным усилием"""
        phases = self.calculate_phase_shifts(object_position)
        self.apply_phases(phases)
        self.modulate_amplitude(grip_force)

5. Перспективные применения

Данная технология имеет значительный потенциал в нескольких областях:

• Медицинская робототехника: Бесконтактное манипулирование биологическими тканями и хрупкими хирургическими компонентами
• Микро сборка: Прецизионная обработка электронных компонентов и микромеханических деталей
• Лабораторная автоматизация: Автоматизированная обработка хрупких образцов в биологических исследованиях
• Аддитивное производство: Бесконтактное позиционирование материалов в микроскопической 3D-печати

Оригинальный анализ

Исследование ультразвуковой левитации для роботизированного манипулирования представляет собой значительный прогресс в микроскопической робототехнике. Эта работа восполняет критический пробел в робототехнике общего назначения, позволяя манипулировать объектами меньшими, чем типичные неопределенности позиционирования. Бесконтактная природа акустического манипулирования предоставляет явные преимущества по сравнению с традиционными захватами, особенно для хрупких биологических образцов и прецизионных электронных компонентов.

По сравнению с оптическими пинцетами, которые широко использовались для микроманипулирования в биологических исследованиях (как показано в исследованиях таких учреждений, как MIT и Stanford), ультразвуковая левитация предлагает превосходную масштабируемость и энергоэффективность для объектов миллиметрового масштаба. Возможность манипулировать объектами на отражающих поверхностях, достигнутая в этой работе, представляет собой существенное улучшение по сравнению с предыдущими системами акустической левитации, которые обычно требовали специализированных неотражающих платформ.

Интеграция с роботами общего назначения следует модульному подходу, наблюдаемому в успешных роботизированных системах, таких как ROS (Robot Operating System), что позволяет широкое внедрение без значительных аппаратных доработок. Это согласуется с тенденциями в исследованиях модульной робототехники таких учреждений, как Институт робототехники Карнеги-Меллона, где все больше подчеркиваются возможности plug-and-play.

Математическая основа, в частности использование потенциала Горькова и метода изображений, обеспечивает надежную теоретическую базу, сравнимую с установленными физическими моделями в акустической физике. Фазово-управляемый подход демонстрирует сложную обработку сигналов, напоминающую системы фазированных решеток радаров, адаптированные для микроманипулирования.

Будущие разработки могут выиграть от включения методов машинного обучения для адаптивного управления, аналогичных подходам, используемым в системах компьютерного зрения, таким как упомянутые в статье CycleGAN для адаптации доменов. Потенциал для роевого манипулирования с использованием нескольких скоординированных устройств открывает захватывающие возможности для масштабируемых систем микро сборки.

6. Ссылки

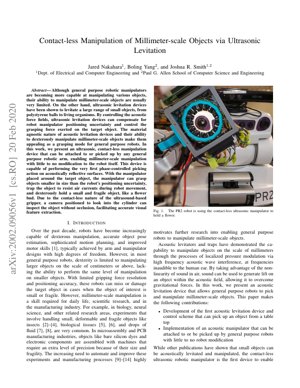

1. J. Nakahara, B. Yang, and J. R. Smith, "Contact-less Manipulation of Millimeter-scale Objects via Ultrasonic Levitation," arXiv:2002.09056v1 [cs.RO], 2020.
2. R. W. Applegate et al., "Microfluidic sorting using ultrasonic standing waves," Lab on a Chip, vol. 5, pp. 100-110, 2005.
3. A. Marzo and B. W. Drinkwater, "Holographic acoustic tweezers," Proceedings of the National Academy of Sciences, vol. 116, pp. 84-89, 2019.
4. K. Dholakia and T. Čižmár, "Shaping the future of manipulation," Nature Photonics, vol. 5, pp. 335-342, 2011.
5. M. A. B. Andrade et al., "Acoustic levitation and manipulation by a multi-transducer array," Review of Scientific Instruments, vol. 86, 2015.
6. J. Zhu et al., "Unpaired Image-to-Image Translation using Cycle-Consistent Adversarial Networks," ICCV, 2017.
7. S. J. Rupitsch, "Ultrasonic transducers for particle manipulation," in Piezoelectric Sensors and Actuators, Springer, 2019.
