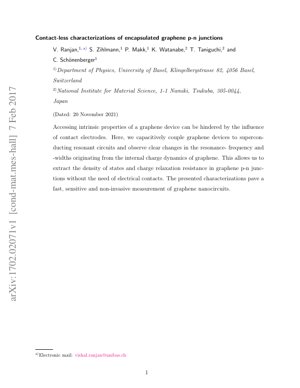

এনক্যাপসুলেটেড গ্রাফিন p-n জাংশনের কন্টাক্ট-লেস ক্যারেক্টারাইজেশন

সূচিপত্র

1. ভূমিকা

গত এক দশক ধরে গ্রাফিন গবেষণা ডিরাক কণার চমকপ্রদ পদার্থবিজ্ঞান প্রকাশ করেছে। ঐতিহ্যগত ক্যারেক্টারাইজেশন পদ্ধতিগুলির জন্য বৈদ্যুতিক সংযোগের প্রয়োজন হয় যা উল্লেখযোগ্য অসুবিধা সৃষ্টি করে, যার মধ্যে রয়েছে কন্টাক্টের কাছে অত্যন্ত ডোপড অঞ্চল, অবাঞ্ছিত p-n জাংশন, চার্জ বাহক স্ক্যাটারিং এবং লিথোগ্রাফি থেকে রেজিডিউ অবশিষ্টাংশ যা ডিভাইসের গুণমান হ্রাস করে। এই সীমাবদ্ধতাগুলি গ্রাফিন স্পিনট্রনিক্সের মতো প্রয়োগে বিশেষভাবে সমস্যাযুক্ত যেখানে কন্টাক্টগুলি স্পিন-লাইফটাইম হ্রাস করে এবং স্পিন-রিলাক্সেশন ঘটায়।

এই গবেষণা একটি কন্টাক্ট-লেস পরিমাপ স্কিম উপস্থাপন করে যা ক্যাপাসিটিভলি গ্রাফিন ডিভাইসগুলিকে গিগাহার্টজ রেজোন্যান্ট সার্কিট (স্টাব টিউনার) এর সাথে কাপলিং করে এই সীমাবদ্ধতাগুলি অতিক্রম করে। এই পদ্ধতিটি বৈদ্যুতিক সংযোগ ছাড়াই কোয়ান্টাম ক্যাপাসিট্যান্স এবং চার্জ রিলাক্সেশন রেজিস্ট্যান্স উভয়ই নিরূপণ করতে সক্ষম করে, যা গ্রাফিন ন্যানোসার্কিটের জন্য একটি দ্রুত, সংবেদনশীল এবং অ-আক্রমণাত্মক ক্যারেক্টারাইজেশন পদ্ধতি প্রদান করে।

2. ডিভাইস বিন্যাস

2.1 সার্কিট ডিজাইন এবং ফেব্রিকেশন

স্টাব টিউনার সার্কিটে যথাক্রমে l এবং d দৈর্ঘ্যের দুটি ট্রান্সমিশন লাইন (TL1 এবং TL2) রয়েছে, প্রতিটি প্রায় λ/4। সার্কিটটি 100nm পুরু নিওবিয়াম ফিল্ম ব্যবহার করে ই-বীম লিথোগ্রাফি এবং Ar/Cl2 দিয়ে শুকনো এচিং এর মাধ্যমে প্যাটার্ন করা হয়েছে। 170nm SiO2 টপ লেয়ার সহ উচ্চ রেজিস্টিভ সিলিকন সাবস্ট্রেট মাইক্রোওয়েভ লস কমিয়ে দেয়।

TL1 এর সিগন্যাল লাইনের শেষের দিকে গ্রাউন্ড প্লেনে শেষ হওয়ার আগে একটি ~450nm চওড়া স্লিট রয়েছে। এই স্লিটটি গ্রাফিন ডিভাইসের সাথে ক্যাপাসিটিভ কাপলিংয়ের জন্য গুরুত্বপূর্ণ ইন্টারফেস হিসেবে কাজ করে।

2.2 গ্রাফিন এনক্যাপসুলেশন এবং প্লেসমেন্ট

উচ্চ মোবিলিটি গ্রাফিন শুষ্ক স্থানান্তর পদ্ধতি ব্যবহার করে হেক্সাগোনাল বোরন নাইট্রাইড (hBN) এ এনক্যাপসুলেটেড করা হয়, যা গ্রাফিনকে বাহ্যিক বিঘ্ন থেকে পৃথক করে এবং লোকাল গেটিং সক্ষম করে। hBN/গ্রাফিন/hBN স্ট্যাকটি স্লিটের উপর এমনভাবে স্থাপন করা হয় যে ফ্লেকের অংশগুলি সিগন্যাল লাইন এবং গ্রাউন্ড প্লেন উভয়ের উপরেই থাকে। তারপর স্ট্যাকটি একটি রিঅ্যাকটিভ আয়ন এচারে SF6 দিয়ে এচ করা হয় সু-সংজ্ঞায়িত আয়তক্ষেত্রাকার জ্যামিতি তৈরি করার জন্য।

3. পরিমাপ পদ্ধতি

3.1 মাইক্রোওয়েভ রেজোন্যান্স টেকনিক

পরিমাপ পদ্ধতিতে গ্রাফিন ডিভাইসগুলিকে সুপারকন্ডাক্টিং রেজোন্যান্ট সার্কিটের সাথে ক্যাপাসিটিভলি কাপলিং এবং রেজোন্যান্স ফ্রিকোয়েন্সি এবং প্রস্থের পরিবর্তন পর্যবেক্ষণ করা জড়িত যা গ্রাফিনের অভ্যন্তরীণ চার্জ ডাইনামিক্স থেকে উদ্ভূত হয়। এই কন্টাক্ট-লেস পদ্ধতি বৈদ্যুতিক সংযোগের প্রয়োজনীয়তা দূর করে যখন অন্তর্নিহিত গ্রাফিন বৈশিষ্ট্যের প্রতি উচ্চ সংবেদনশীলতা প্রদান করে।

3.2 ডেটা এক্সট্র্যাকশন প্রক্রিয়া

সার্কিটের মাইক্রোওয়েভ রেসপন্স বিশ্লেষণ করে, গবেষকরা একই সাথে চার্জ রিলাক্সেশন রেজিস্ট্যান্স এবং কোয়ান্টাম ক্যাপাসিট্যান্স উভয়ই অনুমান করতে পারেন। এই টেকনিকটি p-n জাংশন অধ্যয়নের জন্য বিশেষভাবে কার্যকর, যা ইলেকট্রন অপটিক্যাল ডিভাইসের জন্য সম্ভাব্য বিল্ডিং ব্লক হিসেবে কাজ করে।

4. প্রযুক্তিগত বিবরণ

4.1 গাণিতিক কাঠামো

গ্রাফিনে কোয়ান্টাম ক্যাপাসিট্যান্স $C_Q$ নিম্নলিখিতভাবে দেওয়া হয়:

$C_Q = \frac{e^2}{\pi} \frac{|E|}{(\hbar v_F)^2}$

যেখানে $e$ হল ইলেকট্রন চার্জ, $E$ হল ডিরাক পয়েন্ট থেকে শক্তি, $\hbar$ হল হ্রাসকৃত প্ল্যাঙ্কের ধ্রুবক, এবং $v_F$ হল ফার্মি বেগ।

চার্জ রিলাক্সেশন রেজিস্ট্যান্স $R_q$ নিম্নলিখিত সম্পর্ক অনুসরণ করে:

$R_q = \frac{h}{2e^2} \approx 12.9\,k\Omega$

একক কোয়ান্টাম চ্যানেলের জন্য, যেখানে $h$ হল প্ল্যাঙ্কের ধ্রুবক।

4.2 সমতুল্য সার্কিট বিশ্লেষণ

সমতুল্য সার্কিটে নিম্নলিখিত লাম্পড এলিমেন্টগুলি অন্তর্ভুক্ত রয়েছে:

• কোয়ান্টাম ক্যাপাসিট্যান্স $C_{Q1}$ এবং $C_{Q2}$
• গেট ক্যাপাসিট্যান্স $C_{G1}$ এবং $C_{G2}$
• চার্জ রিলাক্সেশন রেজিস্ট্যান্স $R_1$ এবং $R_2$
• স্লিট ক্যাপাসিট্যান্স $C_{slit}$
• ইন্টার-রিজিওন ক্যাপাসিট্যান্স $C_{12}$ এবং রেজিস্ট্যান্স $R_{12}$

5. পরীক্ষামূলক ফলাফল

5.1 রেজোন্যান্স রেসপন্স বিশ্লেষণ

গ্রাফিন p-n জাংশন গঠিত হলে মাইক্রোওয়েভ রেসপন্স রেজোন্যান্স ফ্রিকোয়েন্সি এবং প্রস্থে স্পষ্ট পরিবর্তন দেখায়। এই পরিবর্তনগুলি সরাসরি গ্রাফিনের অভ্যন্তরীণ চার্জ ডাইনামিক্স এবং স্টেটসের ঘনত্বের সাথে সম্পর্কিত, যা কন্টাক্ট-প্ররোচিত আর্টিফ্যাক্ট ছাড়াই মূল প্যারামিটার নিরূপণ করতে দেয়।

5.2 p-n জাংশন ক্যারেক্টারাইজেশন

লোকাল গেটিং এর মাধ্যমে p-n জাংশন গঠন করে, গবেষকরা গ্রাফিন সার্কিটের অভ্যন্তরীণ চার্জ ডাইনামিক্স অনুসন্ধান করেছেন। কন্টাক্ট-লেস পরিমাপগুলি জাংশন ইন্টারফেস জুড়ে ক্যারিয়ার বন্টন এবং পরিবহন বৈশিষ্ট্য সম্পর্কে বিস্তারিত তথ্য প্রকাশ করেছে, যা সূক্ষ্ম ইলেকট্রনিক পরিবর্তনের প্রতি টেকনিকের সংবেদনশীলতা প্রদর্শন করে।

6. কোড ইমপ্লিমেন্টেশন

নিচে রেজোন্যান্স ডেটা বিশ্লেষণের জন্য একটি পাইথন সিউডোকোড উদাহরণ দেওয়া হল:

import numpy as np
import matplotlib.pyplot as plt
from scipy.optimize import curve_fit

def resonance_model(f, f0, Q, A, phi):
    """রেজোন্যান্স কার্ভের জন্য লোরেন্টজিয়ান মডেল"""
    return A * (Q**2 / ((f/f0 - 1)**2 + Q**2)) * np.cos(phi)

def extract_graphene_parameters(frequency, amplitude):
    """রেজোন্যান্স ডেটা থেকে গ্রাফিন প্যারামিটার নিরূপণ"""
    # প্যারামিটারের জন্য প্রাথমিক অনুমান
    p0 = [frequency[np.argmax(amplitude)], 1000, max(amplitude), 0]

    # রেজোন্যান্স কার্ভ ফিট করুন
    popt, pcov = curve_fit(resonance_model, frequency, amplitude, p0=p0)
    f0, Q, A, phi = popt

    # কোয়ান্টাম ক্যাপাসিট্যান্স এবং রিলাক্সেশন রেজিস্ট্যান্স গণনা করুন
    delta_f = f0 - baseline_frequency
    C_q = calculate_quantum_capacitance(delta_f, geometric_capacitance)
    R_q = calculate_relaxation_resistance(Q, f0, C_q)

    return C_q, R_q, popt

def calculate_quantum_capacitance(delta_f, C_geo):
    """ফ্রিকোয়েন্সি শিফট থেকে কোয়ান্টাম ক্যাপাসিট্যান্স গণনা করুন"""
    return -C_geo * (delta_f / f0)

def calculate_relaxation_resistance(Q, f0, C_q):
    """কোয়ালিটি ফ্যাক্টর থেকে চার্জ রিলাক্সেশন রেজিস্ট্যান্স গণনা করুন"""
    return 1 / (2 * np.pi * f0 * C_q * Q)

7. প্রয়োগ এবং ভবিষ্যৎ দিকনির্দেশ

স্বল্পমেয়াদী প্রয়োগ:

• গ্রাফিন ডিভাইস ফেব্রিকেশনে কোয়ালিটি কন্ট্রোল
• সংবেদনশীল 2D ম্যাটেরিয়াল সিস্টেমের ক্যারেক্টারাইজেশন
• কন্টাক্ট আর্টিফ্যাক্ট ছাড়াই কোয়ান্টাম হল ইফেক্ট অধ্যয়ন
• টুইস্টেড বিলেয়ার গ্রাফিনে কোরিলেটেড ইলেকট্রন স্টেটস তদন্ত

ভবিষ্যৎ গবেষণা দিকনির্দেশ:

• ক্রায়োজেনিক কোয়ান্টাম কম্পিউটিং প্ল্যাটফর্মের সাথে ইন্টিগ্রেশন
• অন্যান্য 2D ম্যাটেরিয়ালে সম্প্রসারণ (MoS2, WSe2, ইত্যাদি)
• মাল্টি-ফ্রিকোয়েন্সি ক্যারেক্টারাইজেশন টেকনিক ডেভেলপমেন্ট
• টপোলজিকাল ইনসুলেটর সিস্টেমে প্রয়োগ
• অন-চিপ কোয়ান্টাম সেন্সিং অ্যাপ্লিকেশনের জন্য মিনিয়েচারাইজেশন

8. মূল বিশ্লেষণ

এই গবেষণা 2D ম্যাটেরিয়াল ক্যারেক্টারাইজেশন পদ্ধতিতে একটি উল্লেখযোগ্য অগ্রগতি উপস্থাপন করে। কন্টাক্ট-লেস পদ্ধতিটি মৌলিক সীমাবদ্ধতাগুলি সমাধান করে যা ২০০৪ সালে এর বিচ্ছিন্নতা থেকে গ্রাফিন গবেষণাকে জর্জরিত করেছে। ঐতিহ্যগত বৈদ্যুতিক পরিমাপ, মূল্যবান হওয়া সত্ত্বেও, অনিবার্যভাবে কন্টাক্ট-প্ররোচিত ডোপিং, স্ক্যাটারিং এবং ইন্টারফেস স্টেটের মাধ্যমে যে বৈশিষ্ট্যগুলি পরিমাপ করতে চায় সেগুলিকে পরিবর্তন করে। অন্যান্য ন্যানোম্যাটেরিয়াল সিস্টেমেও অনুরূপ চ্যালেঞ্জগুলি পর্যবেক্ষণ করা হয়েছে, যেখানে পরিমাপ যন্ত্রটি অধ্যয়নরত সিস্টেমকে প্রভাবিত করে—কোয়ান্টাম পরিমাপ তত্ত্বে একটি মৌলিক সমস্যা।

এই টেকনিকের একই সাথে কোয়ান্টাম ক্যাপাসিট্যান্স এবং চার্জ রিলাক্সেশন রেজিস্ট্যান্স উভয়ই নিরূপণ করার ক্ষমতা বিশেষভাবে উল্লেখযোগ্য। কোয়ান্টাম ক্যাপাসিট্যান্স, যা নিম্ন-মাত্রিক সিস্টেমে গুরুত্বপূর্ণ হয়ে ওঠে যেখানে স্টেটসের ঘনত্ব কম, ইলেকট্রনিক ব্যান্ড স্ট্রাকচারে সরাসরি অন্তর্দৃষ্টি প্রদান করে। ন্যাশনাল ইনস্টিটিউট অফ স্ট্যান্ডার্ডস অ্যান্ড টেকনোলজি (NIST) এর কোয়ান্টাম ইলেকট্রিক্যাল স্ট্যান্ডার্ডস গবেষণায় প্রদর্শিত হয়েছে, কোয়ান্টাম-ভিত্তিক বৈদ্যুতিক মান উন্নয়নের জন্য সুনির্দিষ্ট ক্যাপাসিট্যান্স পরিমাপ অত্যন্ত গুরুত্বপূর্ণ। প্রতি কোয়ান্টাম চ্যানেলের জন্য প্রায় $h/2e^2$ নিরূপণকৃত চার্জ রিলাক্সেশন রেজিস্ট্যান্স মেসোস্কোপিক সিস্টেমের জন্য তাত্ত্বিক ভবিষ্যদ্বাণীর সাথে সামঞ্জস্যপূর্ণ, যা ডেলফট ইউনিভার্সিটি অফ টেকনোলজির কোয়ান্টাম পয়েন্ট কন্টাক্টস নিয়ে গবেষণার ফলাফলের সাথে সামঞ্জস্যপূর্ণ।

টেরাহার্টজ স্পেকট্রোস্কোপি বা মাইক্রোওয়েভ ইম্পিডেন্স মাইক্রোস্কোপির মতো বিকল্প কন্টাক্ট-লেস টেকনিকের তুলনায়, এই পদ্ধতিটি অভ্যন্তরীণ চার্জ ডাইনামিক্সের প্রতি উচ্চতর সংবেদনশীলতা প্রদান করে যখন অ-আক্রমণাত্মক বৈশিষ্ট্য বজায় রাখে। সুপারকন্ডাক্টিং রেজোন্যান্ট সার্কিটের ব্যবহার সুনির্দিষ্ট পরিমাপের জন্য প্রয়োজনীয় কোয়ালিটি ফ্যাক্টর প্রদান করে, যা সুপারকন্ডাক্টিং কিউবিটস সহ সার্কিট কোয়ান্টাম ইলেক্ট্রোডাইনামিক্স (cQED) পরীক্ষায় ব্যবহৃত পদ্ধতিগুলির অনুরূপ। এই পদ্ধতিটি গ্রাফিন-ভিত্তিক সিঙ্গল-ইলেকট্রন ট্রানজিস্টরে ব্যবহৃত কোয়ান্টাম ক্যাপাসিট্যান্স পরিমাপের সাথে ধারণাগত সাদৃশ্য ভাগ করে, কিন্তু এই ধারণাগুলিকে p-n জাংশনের মতো জটিল ডিভাইস জ্যামিতিতে প্রসারিত করে।

গ্রাফিন ইলেকট্রনিক্সের জন্য প্রভাবগুলি যথেষ্ট। MIT টেকনোলজি রিভিউ এর 2D ম্যাটেরিয়াল বাণিজ্যিকীকরণ বিশ্লেষণে উল্লিখিত হয়েছে, কন্টাক্ট রেজিস্ট্যান্স গ্রাফিন ডিভাইস পারফরম্যান্সে একটি প্রধান বাধা হিসাবে রয়ে গেছে। এই টেকনিক ফেব্রিকেশন期间 দ্রুত, অ-ধ্বংসাত্মক ক্যারেক্টারাইজেশন সক্ষম করে ডিভাইস অপ্টিমাইজেশন ত্বরান্বিত করতে পারে। তদুপরি, কন্টাক্ট আর্টিফ্যাক্ট ছাড়াই p-n জাংশন অধ্যয়ন করার ক্ষমতা গ্রাফিন-ভিত্তিক ইলেকট্রন অপটিক্স ডিভাইস উন্নয়নের জন্য অত্যন্ত গুরুত্বপূর্ণ, যেখানে ক্যারিয়ার ট্র্যাজেক্টরির সুনির্দিষ্ট নিয়ন্ত্রণ অপরিহার্য—এমন একটি ক্ষেত্র যা ইউনিভার্সিটি অফ ম্যানচেস্টারের ন্যাশনাল গ্রাফিন ইনস্টিটিউটের মতো প্রতিষ্ঠানে সক্রিয়ভাবে গবেষণা করা হচ্ছে।

ভবিষ্যতের দিকে তাকিয়ে, এই পদ্ধতিটি স্বয়ংক্রিয় ডিভাইস ক্যারেক্টারাইজেশনের জন্য মেশিন লার্নিং পদ্ধতির সাথে একীভূত হতে পারে, যা স্ট্যানফোর্ড ইউনিভার্সিটিতে হাই-থ্রুপুট ম্যাটেরিয়াল গবেষণার জন্য উন্নয়নশীল টেকনিকের অনুরূপ। এখানে প্রদর্শিত নীতিগুলি কোয়ান্টাম ইনফরমেশন সায়েন্সেও প্রয়োগ খুঁজে পেতে পারে, বিশেষ করে সুপারকন্ডাক্টিং কোয়ান্টাম প্রসেসরে ম্যাটেরিয়াল ইন্টারফেস ক্যারেক্টারাইজ করার জন্য, যেখানে ইন্টারফেস লস কিউবিট কোহেরেন্স টাইমকে উল্লেখযোগ্যভাবে প্রভাবিত করে।

9. তথ্যসূত্র

1. Novoselov, K. S., et al. "Electric field effect in atomically thin carbon films." Science 306.5696 (2004): 666-669.
2. Dean, C. R., et al. "Boron nitride substrates for high-quality graphene electronics." Nature Nanotechnology 5.10 (2010): 722-726.
3. Datta, S. "Electronic transport in mesoscopic systems." Cambridge University Press (1997).
4. Piot, B. A., et al. "Measurement of dissipation-induced decoherence in a graphene quantum Hall interferometer." Physical Review Letters 118.16 (2017): 166803.
5. National Institute of Standards and Technology. "Quantum Electrical Standards." NIST Special Publication (2019).
6. Delft University of Technology. "Mesoscopic Physics Research." TU Delft Publications (2020).
7. University of Manchester. "National Graphene Institute Technical Reports." (2021).
8. Stanford University. "Machine Learning for Materials Discovery." Nature Reviews Materials 5.5 (2020): 295-296.
9. MIT Technology Review. "The Commercialization of 2D Materials." (2022).
