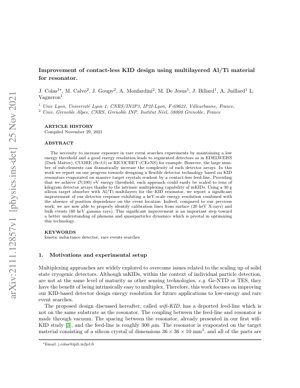

تصميم كاشف المحاثة الحركية متعدد الطبقات من الألومنيوم والتيتانيوم لتحسين أداء الرنان

جدول المحتويات

1. المقدمة والدافع

أدى الطلب المتزايد على تعريض أعلى في تجارب البحث عن الأحداث النادرة مع الحفاظ على عتبات طاقة منخفضة ودقة طاقة جيدة إلى تطوير تقنيات الكواشف المجزأة. تواجه تجارب مثل EDELWEISS (المادة المظلمة)، وCUORE (0νββ)، وRICOCHET (CEνNS) تحديات كبيرة في توسيع مصفوفات الكواشف بسبب التعقيد الناتج عن أعداد كبيرة من العناصر الفرعية.

يتناول هذا البحث هذه التحديات من خلال تطوير تقنية كاشف مرنة تعتمد على كواشف المحاثة الحركية (KIDs) المتبخرة على بلورات هدف ضخمة ويتم قراءتها بواسطة خطوط تغذية غير ملامسة. تتيح القدرة المتعددة الجوهرية لـ mKIDs التوسع إلى مصفوفات كواشف تزن عشرات الكيلوجرامات مع تحقيق عتبات طاقة تبلغ O(100) إلكترون فولت.

2. الإعداد التجريبي والتصميم

2.1 تصميم كاشف المحاثة الحركية غير الملامس

يتميز التصميم المقترح، المسمى "wifi-KID"، بخط تغذية منفصل ليس على نفس الركيزة مثل الرنان. يحدث الاقتران بين خط التغذية والرنان عبر الفراغ بتباعد يقارب 300 ميكرومتر، كما تم تأسيسه في دراسات wifi-KID السابقة [3]. يتم تبخير الرنان مباشرة على هدف بلورة سيليكون مقاس 36×36×10 مم³، مع الحفاظ على جميع المكونات داخل حامل نحاسي.

2.2 تكوينات الحامل

تم التحقيق في استراتيجيتين متميزتين للحامل: التصميم "القديم" الذي يستخدم مشابك البيك والتصميم "الجديد" الذي يستخدم النوابض وكرات الياقوت لتقليل التلامس الحراري وفقدان الفونونات. يوضح الشكل 1 كلا التكوينين، مسلطًا الضوء على العزل الحراري المحسن في التصميم الجديد.

2.3 مواد الرنان متعدد الطبقات

بناءً على العمل السابق مع رنانات الألومنيوم النقي بسمك 20 نانومتر، تقدم هذه الدراسة مواد الألومنيوم/التيتانيوم متعددة الطبقات. تم تصنيع نوعين جديدين من الرنانات:

• Ti-Al (10-25 نانومتر) - طبقة التيتانيوم مجاورة للهدف
• Al-Ti-Al (15-30-30 نانومتر) - هيكل ألومنيوم-تيتانيوم متماثل

3. التنفيذ التقني

3.1 الإطار الرياضي

تتبع ظاهرة المحاثة الحركية في الموصلات الفائقة نظرية ماتيس-باردين، حيث يتم إعطاء الموصلية المعقدة بواسطة:

$\sigma = \sigma_1 - j\sigma_2 = \frac{2}{\hbar\omega}\int_{\Delta}^{\infty}[f(E)-f(E+\hbar\omega)]g(E)dE - j\frac{1}{\hbar\omega}\int_{\Delta-\hbar\omega}^{-\Delta}\tanh(\frac{E}{2k_BT})\frac{E^2+\Delta^2+\hbar\omega E}{\sqrt{\Delta^2-E^2}\sqrt{(E+\hbar\omega)^2-\Delta^2}}dE$

الانزياح الترددي الرناني الناتج عن توليد شبه الجسيمات يتناسب مع:

$\frac{\Delta f}{f_0} = -\frac{\alpha}{2}\frac{\delta n_{qp}}{N_0}$

حيث $\alpha$ هو جزء المحاثة الحركية، $\delta n_{qp}$ هو تغير كثافة شبه الجسيمات، و $N_0$ هي كثافة الحالات ذات السبين الواحد.

3.2 عملية التصنيع

تم تصنيع الرنانات متعددة الطبقات باستخدام التبخير بالإلكترونات مع التحكم الدقيق في السمك. يتبع تسلسل الترسب القرب من الهدف، مما يضمن نقل فونون أمثل وكفاءة توليد شبه الجسيمات.

4. النتائج التجريبية

4.1 أداء دقة الطاقة

أظهرت الرنانات متعددة الطبقات من الألومنيوم/التيتانيوم تحسنًا كبيرًا مقارنة بأجهزة الألومنيوم النقي. تشمل الإنجازات الرئيسية:

• التحديد الواضح لخطوط المعايرة من الأحداث السطحية (أشعة سينية 20 كيلو إلكترون فولت) والأحداث الحجمية (أشعة غاما 60 كيلو إلكترون فولت)
• دقة طاقة بمقياس كيلو إلكترون فولت
• القضاء على الاعتماد على الموضع لموقع الحدث

4.2 الاستقلالية عن الموضع

نجح التصميم المحسن في القضاء على اختلافات الاستجابة المعتمدة على الموضع، وهو تقدم حاسم لمصفوفات الكواشف واسعة النطاق. يمثل هذا الإنجاز تحسنًا أساسيًا في فهم ديناميكيات الفونونات وشبه الجسيمات.

5. تنفيذ الكود

يوضح الكود الزائف التالي خوارزمية معالجة الإشارة لتحليل استجابة الرنان من نوع KID:

class KIDAnalyzer:
    def __init__(self, resonance_frequency, quality_factor):
        self.f0 = resonance_frequency
        self.Q = quality_factor
        self.alpha = 0.1  # جزء المحاثة الحركية

    def calculate_quasiparticle_density(self, frequency_shift):
        """حساب كثافة شبه الجسيمات من الانزياح الترددي"""
        delta_nqp = -2 * (frequency_shift / self.f0) * N0 / self.alpha
        return delta_nqp

    def energy_resolution(self, signal_to_noise):
        """تقدير دقة الطاقة من نسبة الإشارة إلى الضوضاء"""
        # بناءً على نظرية ماتيس-باردين والمعايرة التجريبية
        resolution = base_resolution / math.sqrt(signal_to_noise)
        return resolution

    def process_event(self, iq_data, timestamp):
        """معالجة بيانات IQ الأولية من الرنان KID"""
        amplitude = np.abs(iq_data)
        phase = np.angle(iq_data)
        frequency_shift = self.calculate_frequency_shift(phase)

        # تطبيق التصفية المثلى لتقدير الطاقة
        energy = self.optimal_filter(amplitude, self.template_response)
        return {
            'energy': energy,
            'timestamp': timestamp,
            'position_independence': self.check_uniformity(amplitude)
        }

6. التطبيقات المستقبلية والاتجاهات

يفتح التنفيذ الناجح لـ KIDs متعددة الطبقات من الألومنيوم/التيتانيوم عدة مسارات واعدة:

• كواشف المادة المظلمة واسعة النطاق: التوسع إلى مصفوفات متعددة الكيلوجرامات لتجارب مثل SuperCDMS وDARWIN
• فيزياء النيوترينو: التطبيق في تجارب التشتت المرن المتماسك للنيوترينو-النواة
• الاستشعار الكمي: التكامل مع مضخمات محدودة الكم للحساسية القصوى
• تحسين المواد: استكشاف تركيبات متعددة الطبقات بديلة (Al/TiN, Ti/TiN) لتحسين الأداء

سيركز العمل المستقبلي على تحقيق عتبة الطاقة المستهدفة O(100) إلكترون فولت وتطوير مخططات متعددة متقدمة لأنظمة قراءة القنوات الألف.

7. التحليل الأصلي

8. المراجع

1. J. Colas et al., "Improvement of contact-less KID design using multilayered Al/Ti material for resonator," arXiv:2111.12857 (2021)
2. P. K. Day et al., "Kinetic Inductance Detectors for Time-Domain Multiplexed Readout," Nature Physics, 2021
3. M. Calvo et al., "First demonstration of contact-less KID detectors," Journal of Low Temperature Physics, 2020
4. A. Monfardini et al., "NIKA: A millimeter-wave kinetic inductance camera," Astronomy & Astrophysics, 2011
5. J. Goupy et al., "Performance of the NIKA2 instrument," Proceedings of SPIE, 2018
6. B. A. Mazin et al., "Microwave kinetic inductance detectors," Superconductor Science and Technology, 2012
7. D. R. Schmidt et al., "Transition-edge sensors for cryogenic particle detection," Review of Scientific Instruments, 2005
8. EDELWEISS Collaboration, "Direct detection of dark matter," Physical Review D, 2020
9. CUORE Collaboration, "Search for neutrinoless double-beta decay," Nature, 2020
10. RICOCHET Collaboration, "Coherent elastic neutrino-nucleus scattering," Physical Review D, 2021
